D2マスク

アサヒテックD２マスクは従来のスクリーン製版に必要であったフィルムやガラスマスクを使用せずに、データから直接版上に画像を露光するダイレクト製版により作製された次世代スクリーン印刷版です。

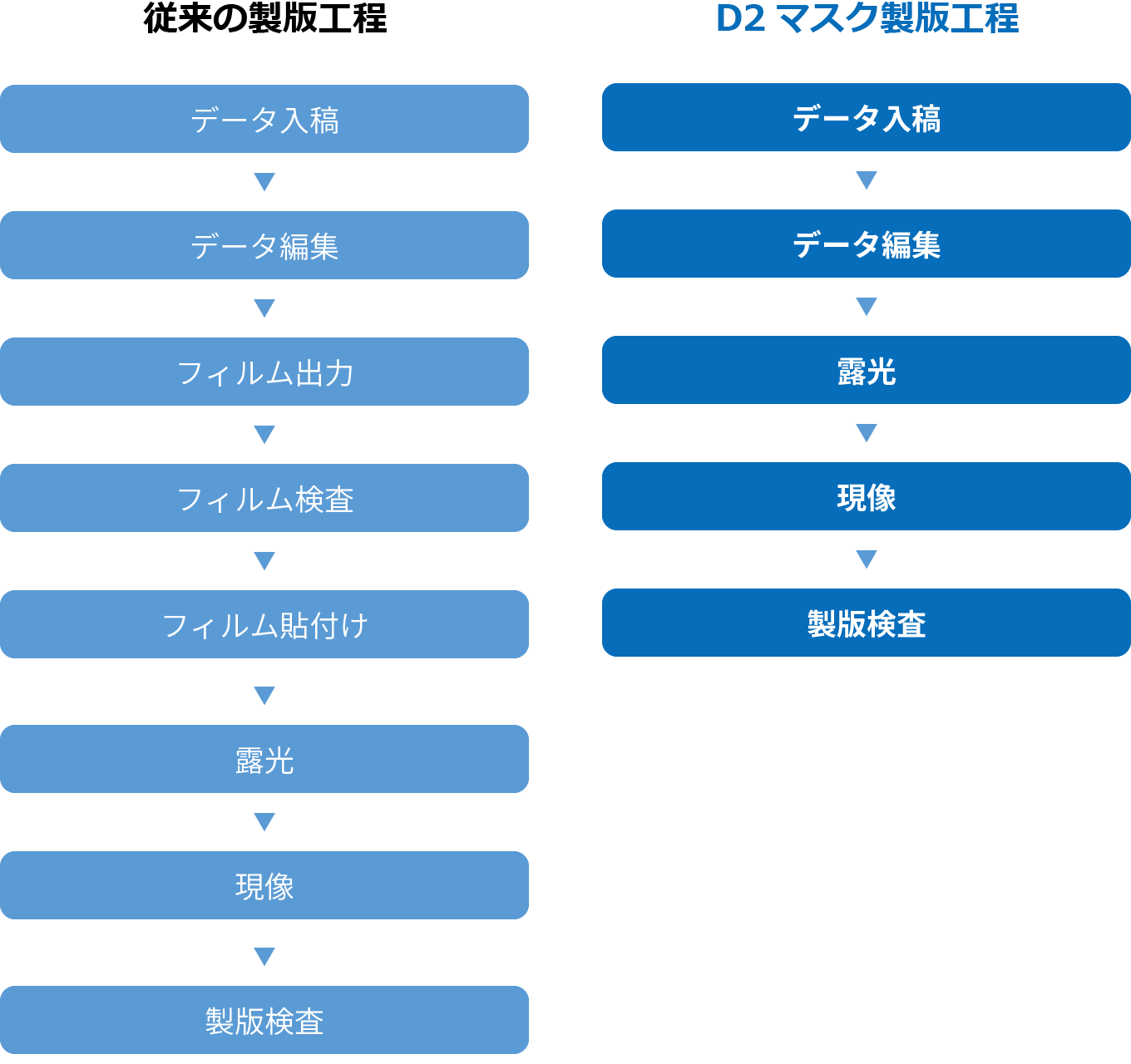

D2マスクは完全マスキングレス製版

D2マスクの露光のしくみ

D2マスクは、DLE製版装置を使い露光を行います。ミクロンサイズの微細なミラーが最大200万個敷き詰められた特殊な半導体を使い微細ミラーのON/OFF制御で版面に反射される紫外線をコントロールすることで画像を形成します。

D2マスクのもたらすメリット

• メリットその１：フィルムコスト削減、製版工数低減が可能です。
• メリットその２：フィルム伸縮やフィルムへの異物付着などの影響を受けず品質管理が容易になります。
• メリットその３：年々困難になるフィルム材料の入手、フィルムの保管場所の悩みを解決できます。

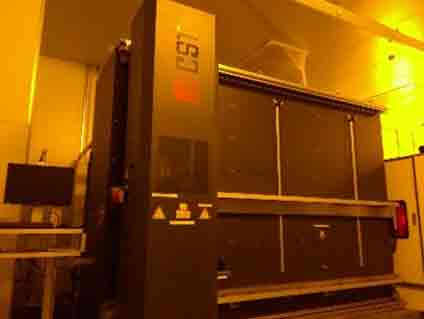

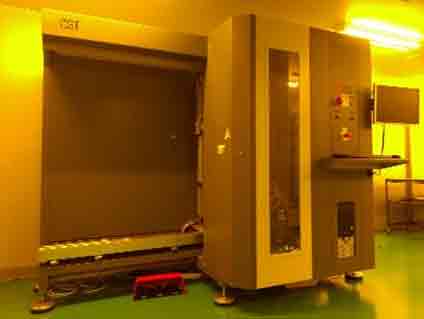

アサヒテックDLE製版設備

ダイレクト製版機トップクラスの高解像度2543dpi露光機及び約3mクラスの枠に対応可能な大型露光機を用意しております。

DLE露光機仕様	中型DLE	大型DLE
解像度	2543 dpi	1303.5 dpi
最大枠サイズ(㎜）※1	X：1200　ｘ　Y：1200	X：2700 ｘ Y：1800
最大描画エリア（㎜)※2	X：1150　x　Y：1130	X：2500 ｘ Y：1600
入力データ	Tiff 6.0　モノクロデータ

※1　描画サイズによってはX方向は若干最大サイズより大きい枠を露光できます。

※2　データを枠センターに配置した際の最大描画エリアとなります。

530X440(mm）以下の枠サイズには固定用治具の用意が必要になります。

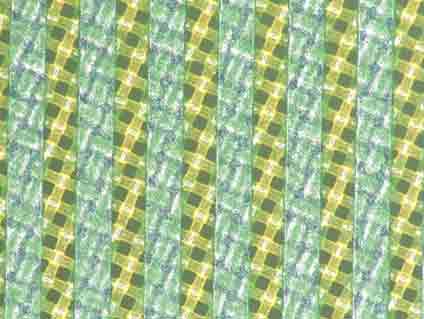

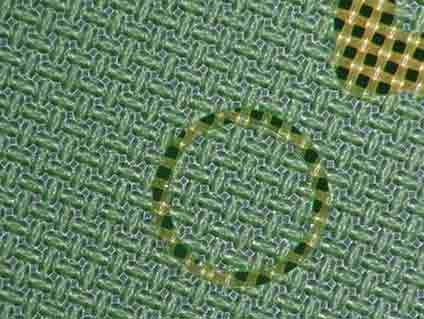

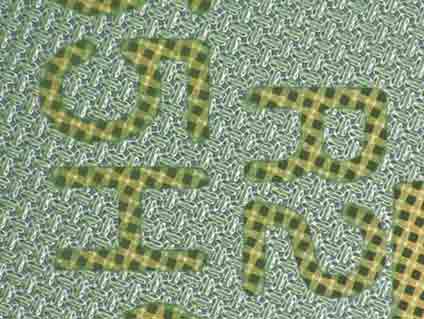

Ⅾ２マスク独自の特徴

専用開発されたアサヒテック独自の感光性乳剤

乳剤メーカーとの共同開発で、DLE製版装置による露光に最適な独自の感光性乳剤を用意しております。

D２マスクを導入するには？

アサヒテックで製版を請け賜ります。

• データをご支給頂き、アサヒテック所有のDLE露光機にてD2マスクを作製致します。
• ご希望の仕様、用途に応じて最適なスクリーン版を提供致します。

DLE露光装置及び専用乳剤塗布版を販売致します。

• 設備導入に合わせて、上記しましたDLE露光装置に最適な感光性乳剤を塗布した未露光のD2マスクを販売供給致します。
• D2マスク専用感光性乳剤単体での販売に関してもご相談下さい。
